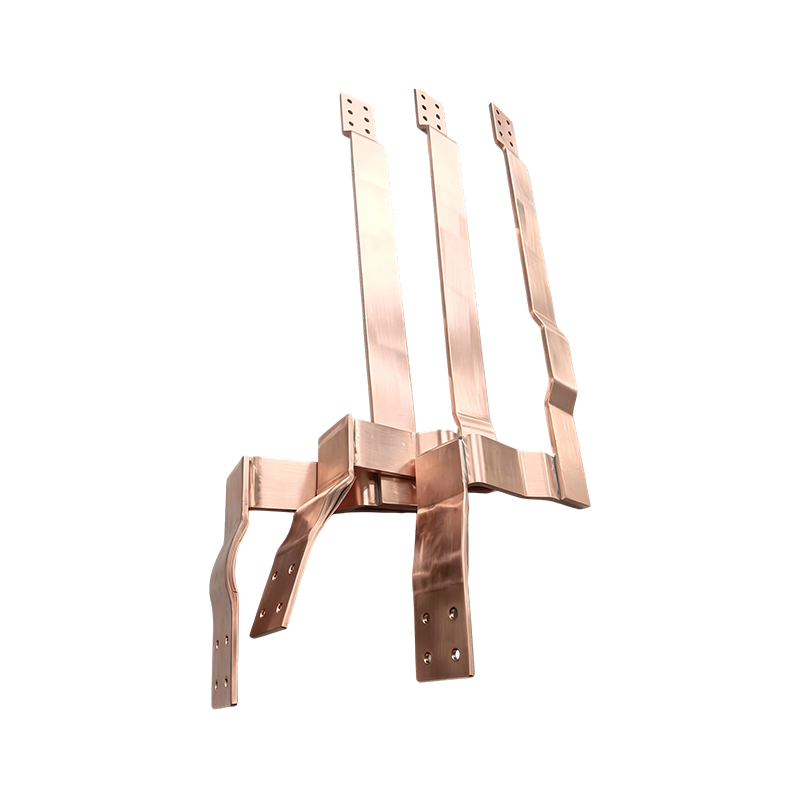

Гибкий соединитель из медного стержня имеет конструкцию, сваренную внахлест, которая сочетает в себе гибкую ламинированную медную среднюю часть с жесткими клеммными концами, удовлетворяя как электрические, так и механические потребности в одном компоненте.
- Смягчение кожных эффектов: Ламинированная гибкая секция помогает устранить скин-эффект, который концентрирует ток вблизи поверхности проводника во время работы на высоких частотах или больших токах, улучшая общее распределение тока.
- Гибридная структура: жесткие концы клемм обеспечивают стабильную болтовую поверхность с низким сопротивлением, а гибкая средняя секция поглощает движение между двумя точками соединения.
- Качество сварки: переходные сварные швы, соединяющие гибкую секцию со сплошными клеммами, спроектированы так, чтобы поддерживать низкое контактное сопротивление, сохраняя при этом возможность изгиба узла под механической нагрузкой.
- Сопротивление термоциклированию: соединение не ослабевает и не деформируется при многократном термоциклировании, поскольку конструкция сварного шва и ламинирования учитывает расширение и сжатие без передачи напряжения на болтовые соединения.
- Устойчивость и баланс безопасности: Такая конструкция обеспечивает баланс между долгосрочной размерной стабильностью и безопасностью эксплуатации, что является важным сочетанием для соединений, которым необходимо выдерживать большой ток без смещения положения в течение многих лет эксплуатации.
- Соответствие приложения: хорошо подходит для соединений между распределительными устройствами, трансформаторами и системами шин, которые должны выдерживать большой ток, допуская при этом небольшие относительные перемещения.
Благодаря сочетанию гибкого токопроводящего корпуса с жесткими, закрепленными сваркой клеммами этот гибкий соединитель из медного стержня обеспечивает надежную работу при высоких токах в установках, где в одной и той же точке соединения требуются как электрическая стабильность, так и механическая податливость.
Целостность сварного шва на переходе между гибкой секцией и жесткими клеммами проверяется на каждом блоке, поскольку это соединение является наиболее критической точкой как для электрических, так и для механических характеристик. Могут быть изготовлены индивидуальные схемы расположения клеммных отверстий, ширины стержней и общей длины в соответствии с конкретными схемами расположения шин и распределительных устройств, что позволяет использовать как стандартизированные линейки продукции, так и конструкции соединений, специфичные для конкретных областей применения. Технические чертежи с подробным описанием размеров клемм, мест сварки и длины гибкой секции доступны по запросу, что помогает инженерным группам подтвердить соответствие перед включением соединителя в проект.
Компания Jiangsu Penglong Electric Engineering Co., Ltd. является специализированным производителем, объединяющим НИОКР, проектирование и производство компонентов для передачи электроэнергии, систем сильноточных проводников и промышленных электрических соединительных изделий.
Обладая обширным опытом работы в отрасли, компания специализируется на сильноточных токопроводящих соединениях, решениях для медно-алюминиевых переходов, компонентах трансформаторов и системах промышленных печных проводников. Благодаря комплексной производственной системе и современному оборудованию компания Penglong предлагает индивидуальное и крупномасштабное производство.
Ее продукция широко используется в трансформаторах, промышленных печах, электролизном оборудовании, распределительных устройствах и системах распределения электроэнергии. Основная продукция включает в себя шины, токопроводящие стержни, медно-алюминиевые соединители, клеммы, гибкие соединители, кабели с водяным охлаждением и другие индивидуальные токопроводящие компоненты.
